*JB74用です。

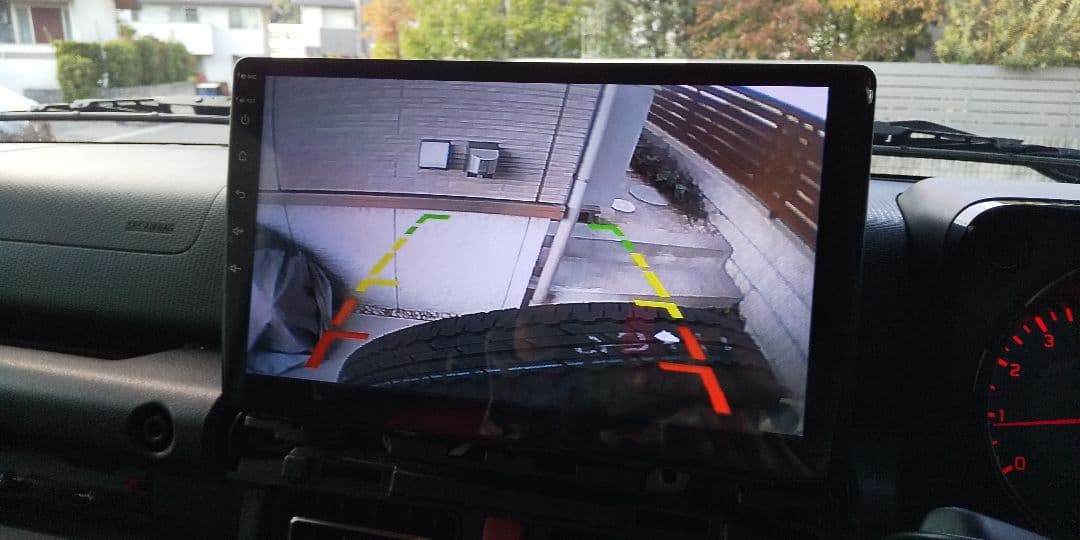

*バックカメラは位置が高いのでタイヤとの間隔が分かり安全にバックできます。(画像8)

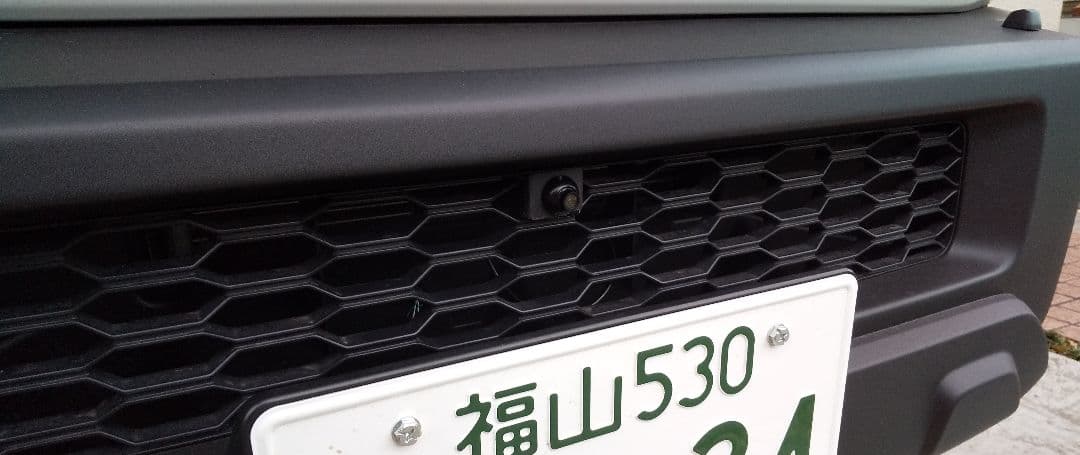

*フロントカメラ装着により死角(直前直左)が大幅に減少します(画像9)

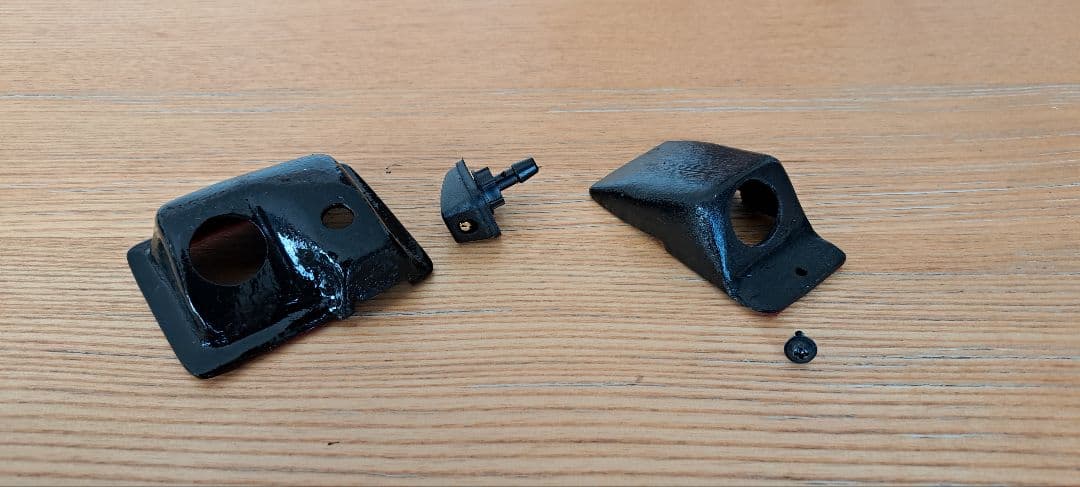

*出品は画像1が全てで、バックカメラケース、フロントカメラケース、ウォシャーノズル、延長電源供給線、エレクトロタップです。

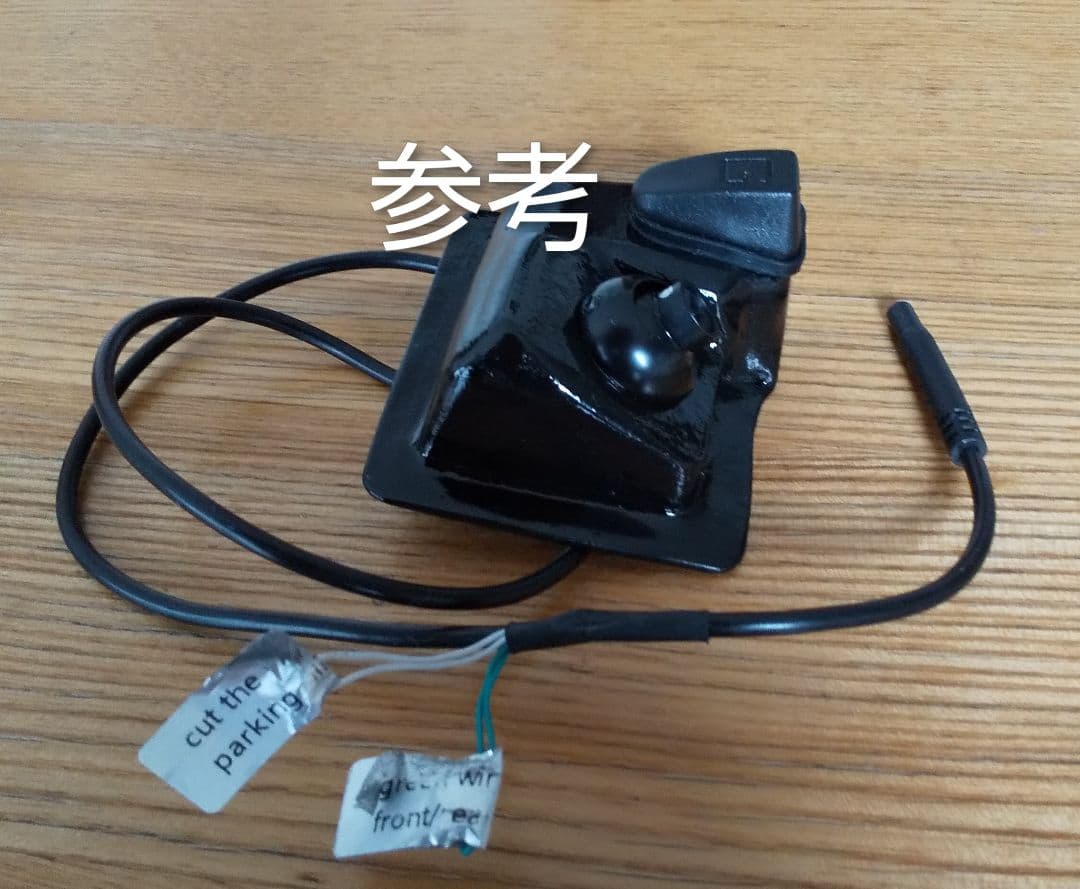

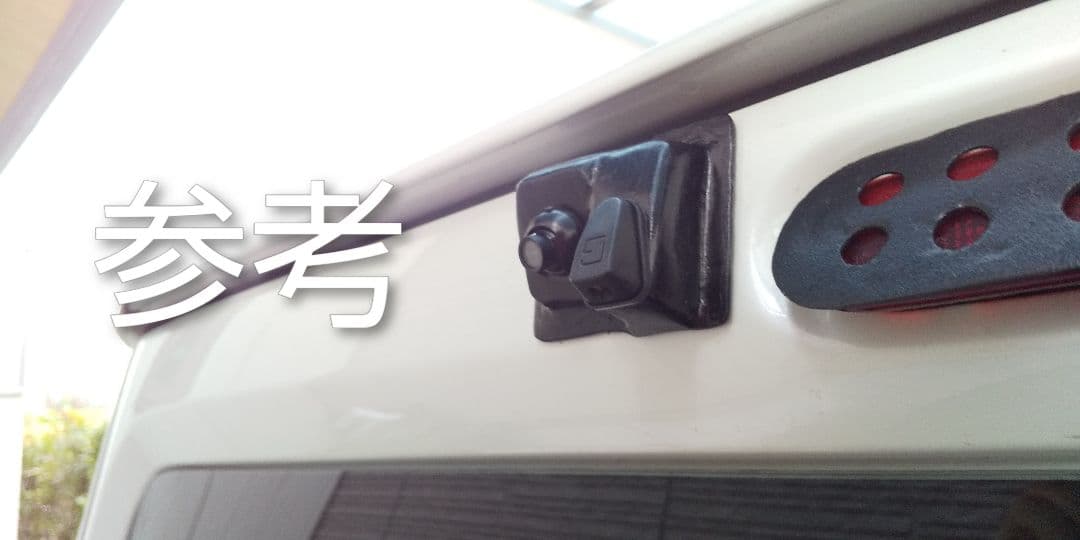

*リアカメラケース(取り付け穴Φ18.5仕様) はアクリル樹脂成形品で両面テープ固定

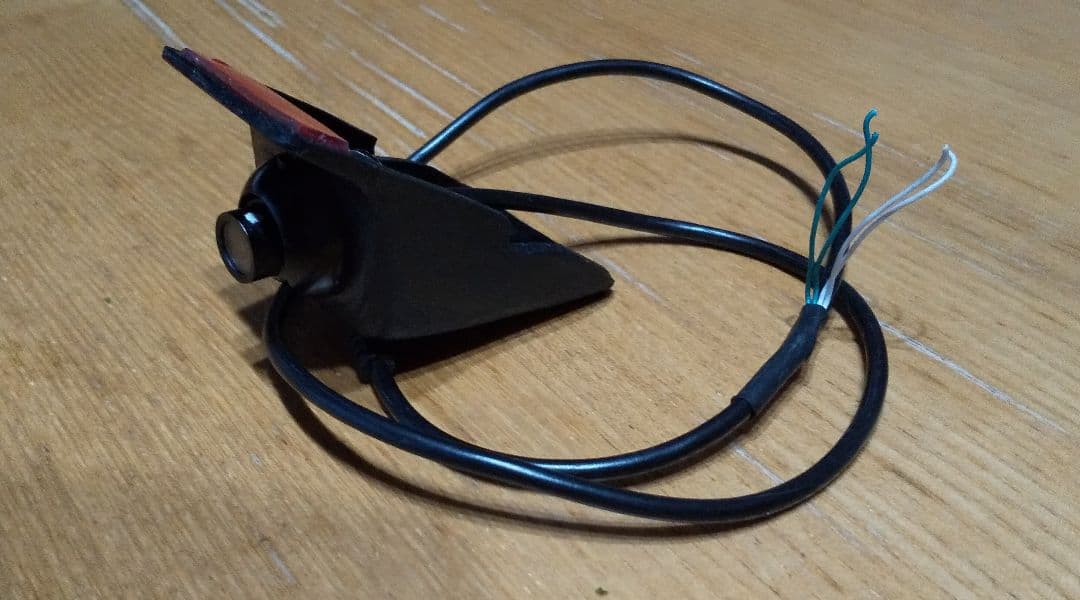

*フロントカメラケース(取り付け穴Φ18.5または穴無仕様)はABS樹脂成形品で両面テープ+ネジ固定
*カメラは下記の推奨品を手配下さい。

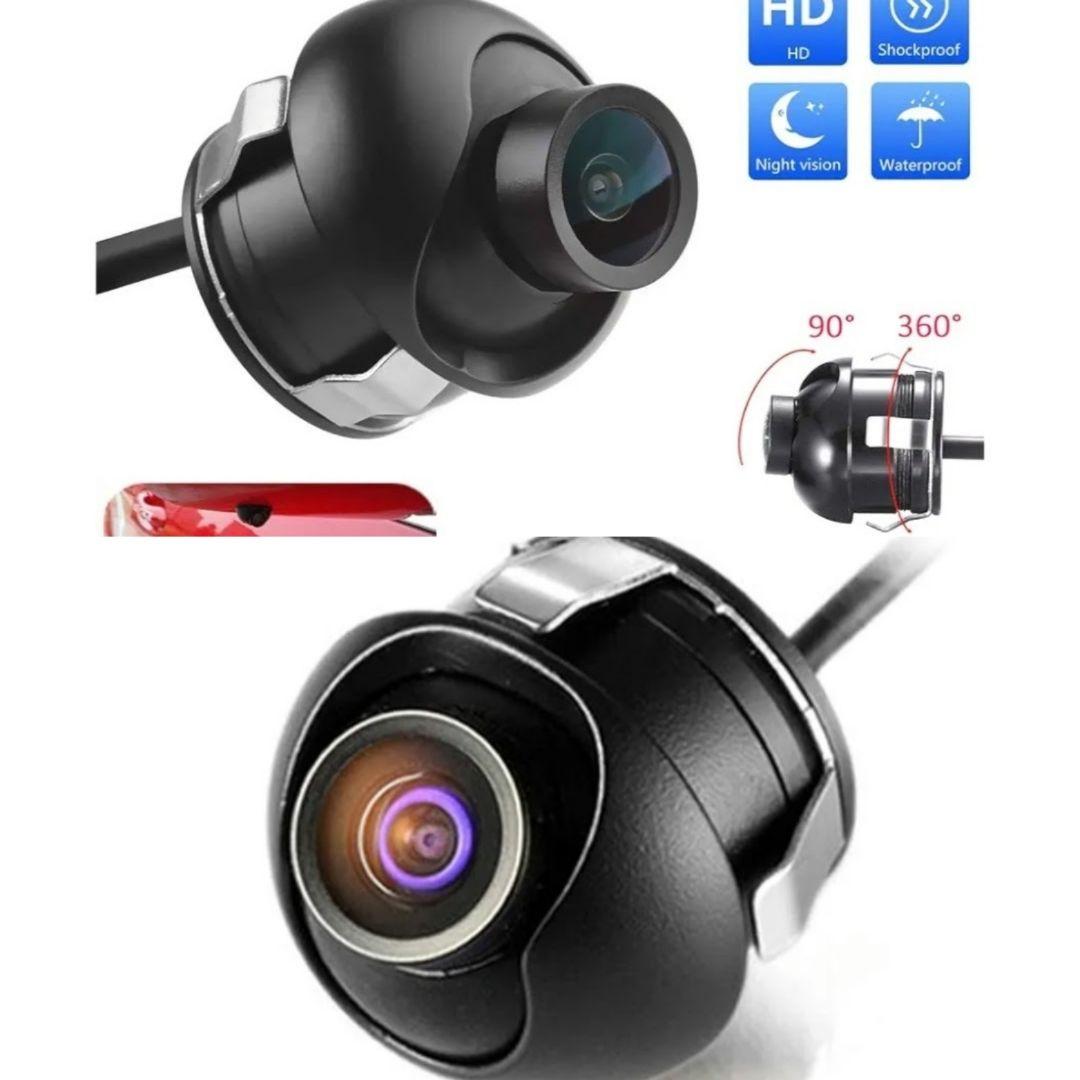

*推奨カメラ は画像3でAmazon、AliExpress、ヤフオク、Yahoo!ショッピング等で入手可能です。なお、虚像正像切り替え、ガイドライン有無切り替え可能タイプ(画像5)であれば同一カメラを2個入手して下さい。
*市販カメラの電源供給線は短いのでリード線(22AWG×2m)を延長して下さい。

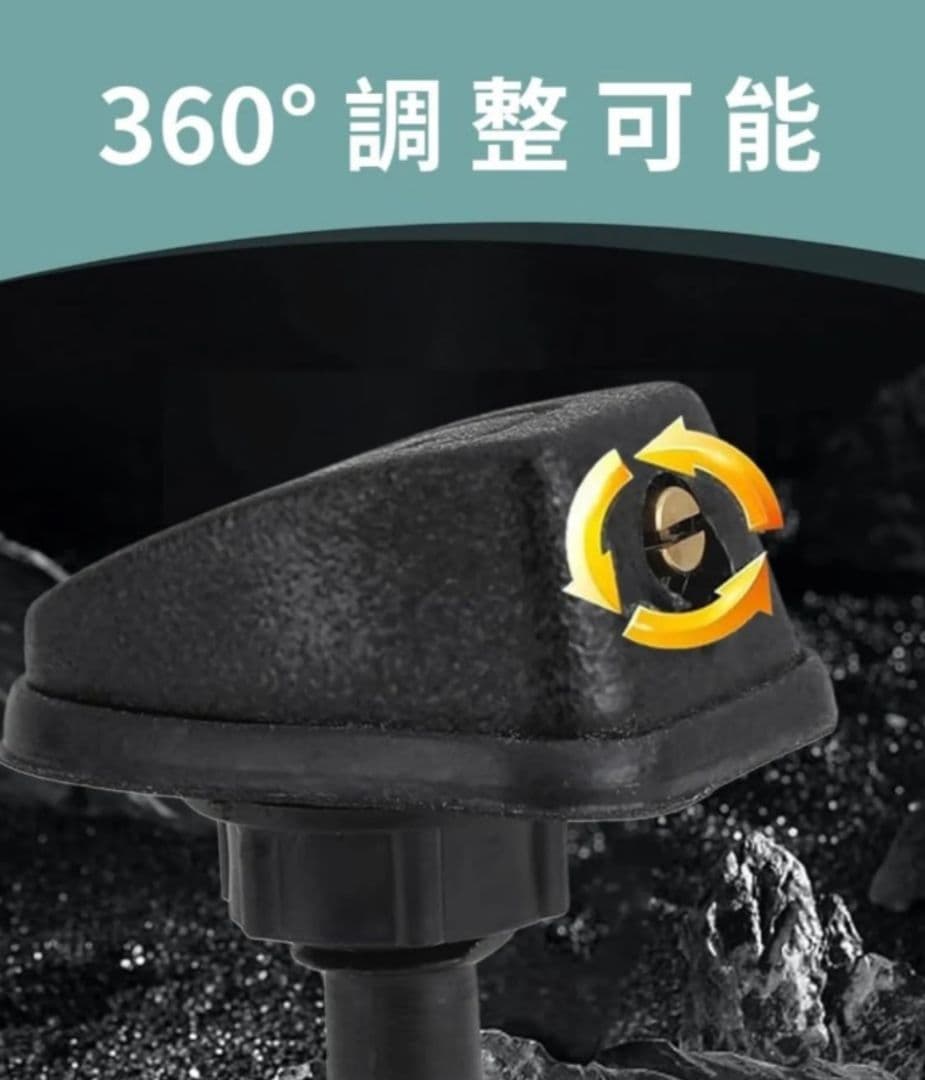

*ウォシャーノズルはマイナスドライバーで噴射角度が調整できます。→画像2
*ケースは車体に強力両面テープ(装着済み)固定、フロントは+ネジ(下穴Φ2.5)
(車両装着について)
*電源供給線はリア左側クォータートリムを取り外し、ワイヤーハーネスの茶色リードに+(赤線)を、-(黒線)を黒色リード線にエレクトロタップで接続
*リアカメラの画像入力(RCAコード)はスカッフプレート、足元カバーを外して収納、モニターへ接続
*フロントカメラの画像入力(RCAコード)、電源供給線は車両ケーブルグロメットを穴明け通してモニターへ
*ケーブルをバックドア内を通す場合、バックドアパネルを外し、室内側からカメラコネクタを蛇腹を通し、ストップランプ穴からバックドア内へ挿入したワイヤー先端をカメラコネクタに巻き付けると共に外周にビニールテープを巻き付けワイヤーを引っ張ってバックドア内を通しストップランプ穴から引き出します。
なお、ワイヤーはダイソーのΦ2程度のスチールカラーワイヤー(先端折り返し曲げ)でOKです。
